Das BEC versorgt Empfänger, Flybarless-System und Servos mit einer passenden, stabilisierten Spannung. Bei aktuellen Elektro-Helikoptern ist es häufig bereits im Flugregler integriert. Ob diese Lösung ausreicht und ob ein Pufferakku zulässig ist, hängt jedoch vom konkreten Regler, den Servos und der Verkabelung ab.
Was macht ein BEC?
Der Antriebsakku liefert eine deutlich höhere Spannung als Empfänger, Flybarless-System und Servos vertragen. Das Battery Elimination Circuit – kurz BEC – wandelt diese Akkuspannung auf eine einstellbare oder fest vorgegebene Versorgungsspannung herunter. Eine separate Empfängerbatterie ist dadurch im Normalbetrieb häufig nicht nötig.
Heute werden überwiegend getaktete BECs eingesetzt. Sie arbeiten bei großen Spannungsunterschieden effizienter als lineare Spannungsregler. Entscheidend sind trotzdem die vom Hersteller zulässige Eingangsspannung, ausreichende Kühlung und die tatsächlich verfügbare Dauerleistung.

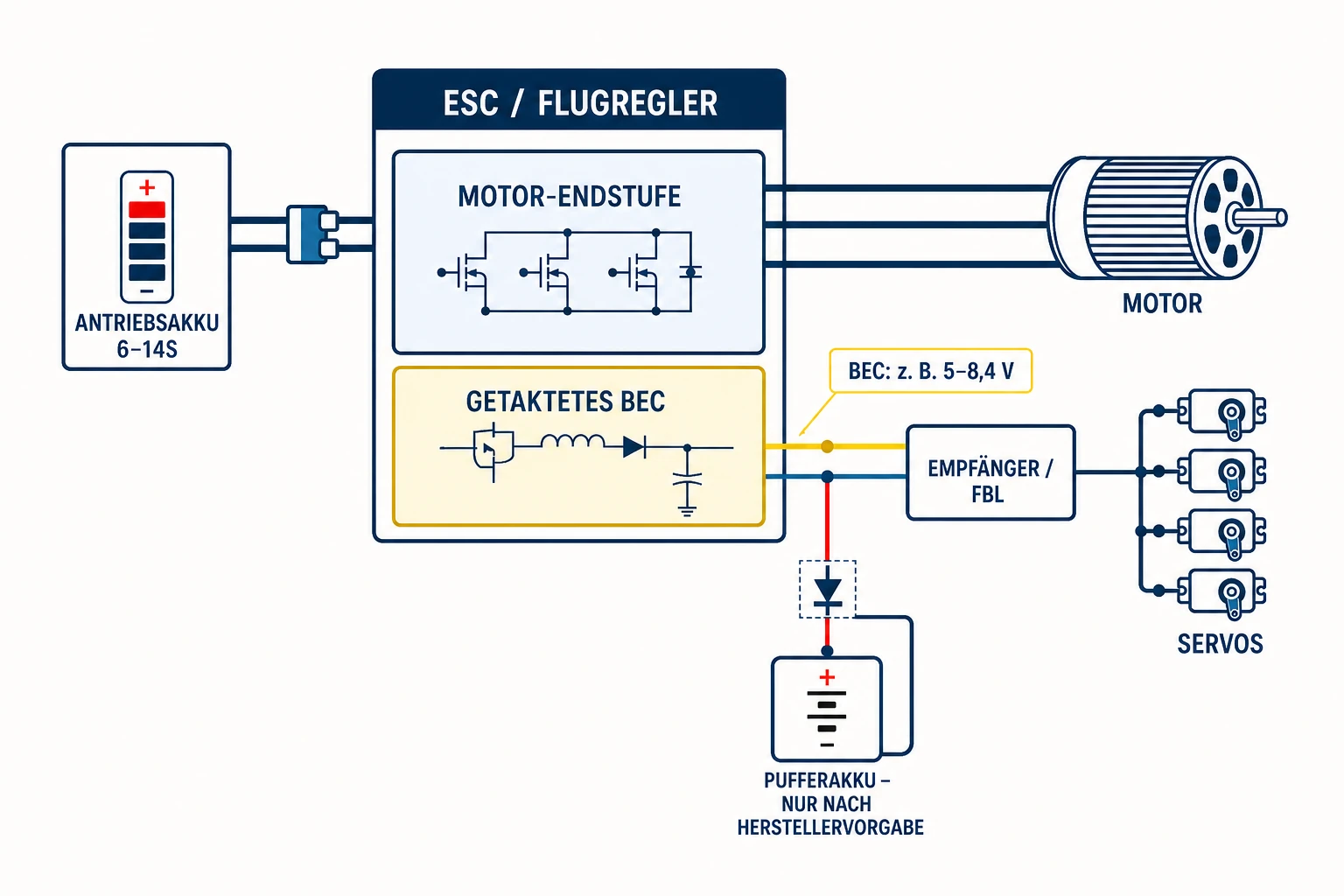

Integriertes BEC im Flugregler
Viele moderne Heli-Flugregler besitzen ein leistungsfähiges, einstellbares BEC. Das spart Bauteile, Gewicht und Steckverbindungen. Es gibt aber weiterhin Regler ohne Empfängerstromversorgung – häufig als OPTO bezeichnet – sowie Reglerfamilien, die sowohl mit als auch ohne BEC angeboten werden. Vor dem Einbau muss deshalb immer die genaue Modellvariante geprüft werden.
Auch innerhalb einer Baureihe unterscheiden sich BEC-Spannung, Dauerstrom, kurzzeitiger Spitzenstrom und die Zahl der vorgesehenen Anschlussleitungen. Ein hoher Spitzenwert allein sagt wenig darüber aus, was das BEC dauerhaft und bei hoher Reglertemperatur leisten kann.
Worin sich BEC-Systeme unterscheiden
- Eingangsspannung: Das BEC muss für die verwendete Zellenzahl des Antriebsakkus freigegeben sein.
- Ausgangsspannung: Sie muss zu jedem angeschlossenen Gerät passen – maßgeblich ist das Bauteil mit der niedrigsten zulässigen Spannung.
- Dauer- und Spitzenstrom: Kurzzeitige Werbewerte ersetzen keine belastbare Dauerstromangabe.
- Anschlussleitungen: Mehrere BEC-Kabel reduzieren Übergangswiderstände und verteilen den Strom auf zusätzliche Steckkontakte.
- Kühlung: Die nutzbare Leistung kann bei hoher Temperatur sinken. Der Regler darf nicht wärmeisoliert eingebaut werden.
- Ausfallverhalten: Für echte Redundanz müssen Stromquellen gegeneinander entkoppelt sein. Einfaches Parallelschalten ist nicht automatisch redundant.
Ein oder zwei BEC-Kabel?
Sind am Flugregler zwei BEC-Ausgänge vorgesehen, sollten beide genau nach Anleitung angeschlossen werden. Damit steigt nicht zwingend die intern erzeugte Leistung; die vorhandene Leistung kann aber über mehr Kabel und Kontakte sicherer übertragen werden. Beim Kontronik KOSMIK nennt der Hersteller beispielsweise beide BEC-Kabel als Voraussetzung für die volle BEC-Leistung.
Ausgangsspannung und Leistung richtig wählen
Die BEC-Spannung richtet sich nicht pauschal nach der Helikoptergröße. Empfänger, Flybarless-System, Taumelscheibenservos, Heckservo und weitere Verbraucher müssen die gewählte Spannung ausdrücklich vertragen. „HV-Servo“ bedeutet nicht automatisch, dass sämtliche übrigen Komponenten ebenfalls mit 8,4 Volt betrieben werden dürfen.
Für die Stromauslegung zählen die realen Servos, ihre Last, Geschwindigkeit und die Zahl gleichzeitig bewegter Servos. Dauerstrom und kurzzeitige Belastbarkeit des BEC sollten mit Reserve über der zu erwartenden Belastung liegen. Telemetrie oder eine Strommessung unter realistischer Last sind aussagekräftiger als pauschale Amperewerte pro Servoklasse.
Belastungstest am Boden
Vor dem Erstflug wird der Motor sicher gegen Anlaufen gesperrt. Danach werden alle Servos wiederholt und gleichzeitig bewegt, während die BEC-Spannung unter Last beobachtet wird. Dieser Test ersetzt keine Messung und keine Herstellervorgabe, kann aber offensichtliche Spannungsabfälle, schlechte Kontakte oder eine zu schwache Versorgung sichtbar machen.
Pufferakku, Backup Guard oder zweites BEC?
Ein Puffer- oder Backup-System kann kurze Spannungseinbrüche überbrücken. Es schützt jedoch nicht automatisch gegen jeden Fehler. Bei einem internen Kurzschluss kann eine zweite Stromquelle ihre Energie ebenfalls in das fehlerhafte System liefern. Für echte Redundanz ist daher eine geeignete Entkopplung erforderlich.
Die richtige Lösung ist modellabhängig. Die KOSMIK-Anleitung beschreibt beispielsweise einen Pufferakku und weist für eine Redundanz gegenüber einem BEC-Kurzschluss auf eine Entkopplung im positiven Empfängeranschluss hin. Bei anderen Reglern gelten andere Vorgaben. Deshalb dürfen Spannung, Akkuart, Anschluss, Einschaltreihenfolge und Entkopplung nie ungeprüft von einem anderen Modell übernommen werden.
Praxischeck vor dem Erstflug
- Zulässige Eingangsspannung und genaue Reglervariante geprüft
- BEC-Spannung passend zu allen angeschlossenen Komponenten eingestellt und gemessen
- Alle vom Hersteller vorgesehenen BEC-Leitungen angeschlossen
- Stecker, Kabelquerschnitte, Zugentlastung und Kühlung kontrolliert
- Spannung bei gleichzeitiger Servobewegung und realistischer Last beobachtet
- Backup-System einschließlich Ein- und Ausschaltreihenfolge separat getestet
- Fail-Safe und Wiederanlaufverhalten nach Spannungsunterbrechung bekannt
Fazit
Ein modernes, integriertes BEC ist für viele Modellhelikopter eine sehr gute Lösung. Entscheidend sind nicht möglichst große Zahlen auf dem Etikett, sondern eine passende Ausgangsspannung, belastbare Dauerleistung, gute Verkabelung und ein nachvollziehbares Sicherheitskonzept. Bei Puffer- und Backup-Lösungen hat die Anleitung des konkreten Herstellers Vorrang.
